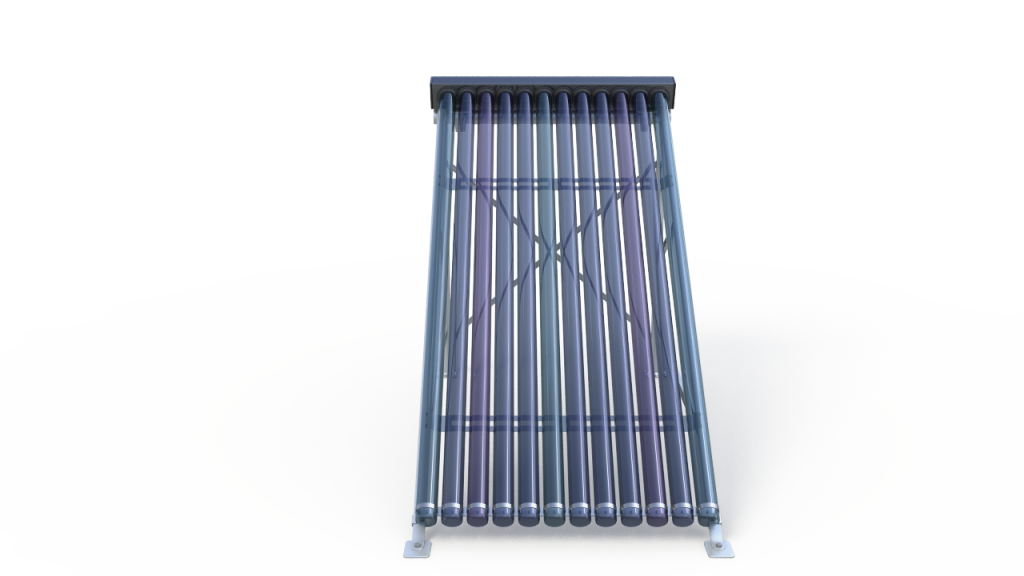

Вакуумный коллектор представляет собой открытую платформу, где надежно установлены вакуумные колбы, каждая из которых выполнена в форме двойной трубки. Внешняя часть колбы прозрачная, выполнена из специального стекла, толщиной 2,5 мм, на внутреннюю трубку нанесено высокоселективное покрытие, улавливающее солнечную энергию. Между внешней и внутренней стеклянными трубками находится вакуум. Вакуумная прослойка является эффективным термоизолятором и сохраняет около 95% улавливаемой тепловой энергии.

• Низкие теплопотери
• Высокий КПД даже при низких температурах (до -35°С)
• Обтекаемая форма - низкая парусность (возможность установки на крыше зданий под любым углом)
• Модульность конструкции (возможность локального ремонта)
• Длительный период работы (в течение суток)

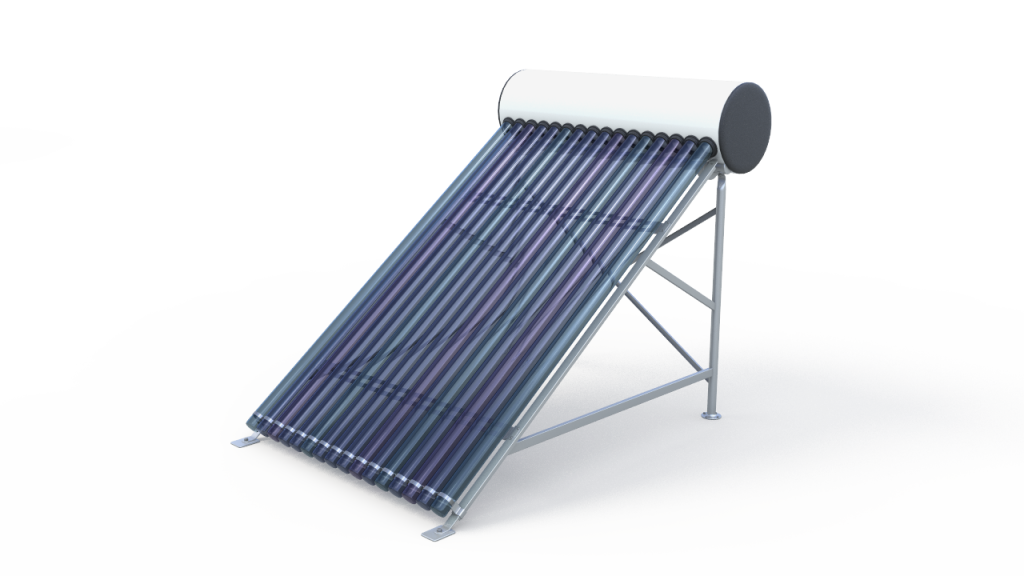

Стационарные системы с верхним баком:

Термосифонными называются солнечные водонагревательные системы с естественной циркуляцией (конвекцией) теплоносителя, которые используются в условиях теплой зимы (при отсутствии морозов). В целом это не самые эффективные из солнечных энергосистем, но они имеют много преимуществ с точки зрения строительства жилья. Они просты в изготовлении и в большинстве своем работают без помощи электронасоса. Термосифонная циркуляция теплоносителя происходит благодаря изменению плотности воды с изменением ее температуры. Когда вода в коллекторе (обычно в плоском) нагревается, она поднимается по стояку и поступает в бак-накопитель; на ее место в коллектор со дна бака-накопителя поступает холодная вода. Поэтому необходимо располагать коллектор ниже бака-накопителя и утеплять соединительные трубы.

Термосифонным системам свойственны проблемы, связанные с замерзанием и разрывами коллекторов, что случается даже в теплых регионах, где мороз случается всего раз или два в году. Достаточно одной морозной ночи, чтобы незащищенный коллектор получил повреждения. Для защиты от замерзания иногда используют медные трубки толщиной 10 см и хорошо утепленные корпуса с двойным остеклением. Объем воды в такой системе слишком велик, что позволяет предотвратить замерзание и разрыв при небольшом морозе. Такие установки популярны в субтропических и тропических областях.

Солнечный вакуумный коллектор обычно монтируют на нижнем этаже, балконе или односкатной крыше, чтобы верхний край панели находился хотя бы на 50 см ниже дна бака-накопителя. Бак же устанавливают на втором этаже, на чердаке, иногда под сводом крыши, чтобы между пластиной абсорбера и баком было не меньше 50 см разницы в высоте.

Существует две основные схемы подогрева воды:

• одноконтурные - для использования сезонно или в местностях, где нет отрицательных температур в течение всего года. Используется только для ГВС.
• двухконтурные - для круглогодичного использования, для ГВС и отопления.

• с естественной циркуляцией (пассивная система) без участия насосов и помп - устанавливается над СК (нагретая жидкость имеет меньшую плотность, поэтому стремиться подняться вверх) - термосифонный тип;
• одноконтурная система термосифонного типа - наиболее экономичная система;
• с принудительной циркуляцией (активная система) - используется электрический насос для циркуляции жидкости через СК; бак-аккумулятор устанавливается на любом расстоянии от СК; на 30% эффективнее, чем пассивная система;
• двухконтурная система с принудительной циркуляцией - наиболее дорогая система.

2 типа:


• с естественной циркуляцией (пассивная система) - устанавливается над СК (нагретая жидкость имеет меньшую плотность, поэтому стремиться подняться вверх) - термосифонный тип;
• одноконтурная система термосифонного типа - наиболее экономичная система;
• с принудительной циркуляцией (активная система) - используется эл.насос для циркуляции жидкости через СК; БА - устанавливается на любом расстоянии от СК; на 30% эффективнее, чем пассивная система;
• двухконтурная система с принудительной циркуляцией.


Бак-аккумулятор (БА) - водонагревательный бак, оборудованный специальными устройствами, подавляющими вертикальное перемешивание воды по высоте бака (для накопления максимальной температуры в его верхней части, так как именно оттуда ведётся забор воды).



Комбинированный БА - со вторым источником тепловой энергии (помимо солнечной), для подогрева воды в холодные или пасмурные дни.

Бак-аккумулятор:

Наиболее эффективен вертикальный бак с градиентом температуры по высоте, при этом холодная вода на входе не смешивается с горячей в верхней части бака. Объём БА 80 л. (при среднем 50 л/сутки). Если есть посудмоечная, стиральная машина, дети - потребление ГВС увеличивается.
