Алюминиевые композитные панели

КраспанКомпозит-AL

Схематично Технические параметры

КраспанКомпозит-AL

КраспанКомпозит-AL

Бежевый для композитных панелей AL

Цинково-желтый для композитных панелей AL

Чистый оранжевый для композитных панелей AL

Телемагента для композитных панелей AL

Желто-зеленый для композитных панелей AL

Серебристо-серый для композитных панелей AL

Оранжево-коричневый для композитных панелей AL

Глубокий черный для композитных панелей AL

Транспортный белый для композитных панелей AL

Георгиново-желтый для композитных панелей AL

Изумрудно-зеленый для композитных панелей AL

Пастельно-синий для композитных панелей AL

Насыщенный оранжевый для композитных панелей AL

Сигнальный белый для композитных панелей AL

Белый для композитных панелей AL

Бежево-красный для композитных панелей AL

Цинково-желтый для композитных панелей AL

Светлая слоновая кость для композитных панелей AL

Жемчужно-белый для композитных панелей AL

Телегрей для композитных панелей AL

Орехово-коричневый для композитных панелей AL

Транспортный красный для композитных панелей AL

Графитовый серый для композитных панелей AL

Серо-бежевый для композитных панелей AL

Серый базальт для композитных панелей AL

Бело-зеленый для композитных панелей AL

Синий для композитных панелей AL

Сигнально-синий для композитных панелей AL

Рубиново-красный для композитных панелей AL

Медно-коричневый для композитных панелей AL

Бело-алюминиевый для композитных панелей AL

Жемчужно-золотой для композитных панелей AL

Мышино-серый для композитных панелей AL

Жемчужно светло-серый для композитных панелей AL

Жемчужно темно-серый для композитных панелей AL

Текстура "Дерево" для композитных панелей AL

Текстура "Дерево" для композитных панелей AL

Текстура "Камень" для композитных панелей AL

Текстура "Патина" для композитных панелей AL

Текстура "Штукатурка" для композитных панелей AL

Пастельно-синий для композитных панелей AL

Транспортный белый для композитных панелей AL

Глубокий черный для композитных панелей AL

Оранжево-коричневый для композитных панелей AL

Серебристо-серый для композитных панелей AL

Чистый оранжевый для композитных панелей AL

Текстура "Доска" КФ81 для композитных панелей AL

Текстура "Доска" КФ82 для композитных панелей AL

Текстура "Доска" КФ83 для композитных панелей AL

Текстура "Доска" КФ84 для композитных панелей AL

Текстура "Доска" КФ85 для композитных панелей AL

RAL 1001
Бежевый
RAL 1014
Слоновая кость
RAL 2004
Чистый оранжевый
RAL 4010
Телемагента
RAL 6018
Желто-зеленый
RAL 7001
Серебристо-серый
RAL 8023
Оранжево-коричневый
RAL 9005
Глубокий черный
RAL 9016
Транспортный белый
RAL 1033
Георгиново-желтый
RAL 6001
Изумрудно-зеленый
RAL 5024
Пастельно-синий
RAL 2011
Насыщенный оранжевый
RAL 9003
Сигнальный белый
RAL 9010
Белый
RAL 3012
Бежево-красный
RAL 1018
Цинково-желтый
RAL 1015
Светлая слоновая кость
RAL 1013
Жемчужно-белый
RAL 7047
Телегрей
RAL 8011
Орехово-коричневый
RAL 3020
Транспортный красный
RAL 7024
Графитовый серый
RAL 1019
Серо-бежевый
RAL 7012
Серый базальт
RAL 6019
Бело-зеленый
RAL 5015
Синий
RAL 5005
Сигнально-синий
RAL 3003
Рубиново-красный
RAL 8004
Медно-коричневый
RAL 9006
Бело-алюминиевый
RAL 1036
Жемчужно-золотой
RAL 7048
Мышино-серый
RAL 9022
Жемчужно светло-серый
RAL 9023
Жемчужно темно-серый
К-543
Дерево
К-550
Дерево
К-503
Камень
К-527
Патина
К-502
Камень
RAL 5024
Пастельно-синий
RAL 9016
Транспортный белый
RAL 9005
Глубокий черный
RAL 8023
Оранжево-коричневый
RAL 7001
Серебристо-серый
RAL 2004
Чистый оранжевый
КФ 81
Доска КФ81
КФ 82
Доска КФ 82
КФ 83
Доска КФ 83
КФ 84
Доска КФ 84
КФ 85
Доска КФ 85

Действительный цвет облицовочных материалов может иметь небольшие отклонения от представленных цветовых шкал на мониторе компьютера

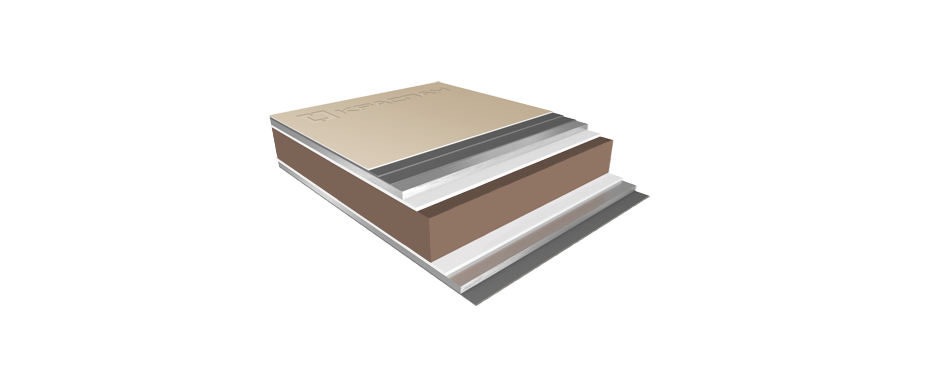

Состав композитной панели КраспанКомпозит-AL

Лицевая поверхность: алюминиевый лист + цветное поливинилденфторидное (PVDF), полиэстеровое покрытие (PE).

Основа: огнестойкий минералонаполненный нетоксичный сердечник.

Тыльная поверхность: алюминиевый лист.

Способ крепления: кассетный, панельный (заклепочный).

КРАСПАН производит только огнестойкие композитные панели класса Г1 (FR+).

Параметры

Продукт	Толщина	Ширина	Длина	Вес
КраспанКомпозит-AL	4 мм (0,45+3,1+0,45)	1250 мм	2000-4000 мм	7,3кг/кв.м

Возможно изготовление панелей нестандартной длины

Размеры КраспанКомпозит-St

Подсистемы для крепления данных плит/панелей

Системы с энергоэффективным комбинированным кронштейном

Развернуть Свернуть

L-образные

Развернуть Свернуть

Системы
для межэтажных
перекрытий

Развернуть Свернуть

U-образные

Развернуть Свернуть

Способы крепления

Комплектация

Кассета, L-образная подсистема, композитные панели

Стационарная часть кронштейна
Подвижная часть кронштейна
Болтовое соединение
Стационарная часть с двумя ребрами жесткости
Усилитель кронштейна
Прокладка

Способы крепления

Комплектация

Кассета, L-образная подсистема, композитные панели
Фасадная заклепка, L-образная подсистема, композитные панели

Стационарная часть кронштейна (Zn), (SS), (Al)
Подвижная часть кронштейна (Zn), (SS), (Al)
Болтовое соединение (Zn), (SS)
Кронштейн неподвижный двухреберный (Zn), (SS)
Прокладка для кронштейна
Угловой вертикальный профиль (Zn), (SS), (Al)
Г-образный вертикальный профиль (Zn), (SS), (Al)
Т-образный вертикальный профиль (Zn), (SS), (Al)
Стационарная часть кронштейна (Zn), (SS), (Al)
Подвижная часть кронштейна (Zn), (SS), (Al)
Болтовое соединение (Zn), (SS)
Кронштейн неподвижный двухреберный (Zn), (SS)
Прокладка для кронштейна
Угловой вертикальный профиль (Zn), (SS), (Al)
Г-образный вертикальный профиль (Zn), (SS), (Al)
Т-образный вертикальный профиль (Zn), (SS), (Al)
Стационарная часть кронштейна (Al)
Подвижная часть кронштейна (Al)
Болтовое соединение
Кронштейн неподвижный двухреберный (Al)
Прокладка для кронштейна
Угловой вертикальный профиль (Al)
Г-образный вертикальный профиль (Al)
Т-образный вертикальный профиль (Al)
Стационарная часть кронштейна (Zn), (SS), (Al)
Подвижная часть кронштейна (Zn), (SS), (Al)
Болтовое соединение (Zn), (SS)
Кронштейн неподвижный двухреберный (Zn), (SS)
Прокладка для кронштейна
Угловой вертикальный профиль (Zn), (SS), (Al)
Г-образный вертикальный профиль (Zn), (SS), (Al)
Т-образный вертикальный профиль (Zn), (SS), (Al)
Стационарная часть кронштейна (Zn), (SS), (Al)
Подвижная часть кронштейна (Zn), (SS), (Al)
Болтовое соединение (Zn), (SS)
Кронштейн неподвижный двухреберный (Zn), (SS)
Прокладка для кронштейна
Угловой вертикальный профиль (Zn), (SS), (Al)
Г-образный вертикальный профиль (Zn), (SS), (Al)
Т-образный вертикальный профиль (Zn), (SS), (Al)
Стационарная часть кронштейна (Al)
Подвижная часть кронштейна (Al)
Болтовое соединение
Кронштейн неподвижный двухреберный (Al)
Прокладка для кронштейна
Угловой вертикальный профиль (Al)
Г-образный вертикальный профиль (Al)
Т-образный вертикальный профиль (Al)

Способы крепления

Комплектация

Кассета, Система крепления в межэтажные перекрытия, композитные панели

Кронштейн усиленный с двумя ребрами жесткости (Zn), (SS)
Прокладка для кронштейна подвижного двухреберного
Стойка вертикальная самонесущая (Zn), (SS)
Стойка вертикальная (Zn), (SS)
Ригель горизонтальный (Zn), (SS)
Крепитель для стоек (Zn), (SS)
Шина соединительная вертикальная (Zn), (SS)
Крепитель ригеля (Zn), (SS)
Кронштейн усиленный с двумя ребрами жесткости (SS)
Прокладка для кронштейна подвижного двухреберного
Стойка вертикальная самонесущая (SS)
Стойка вертикальная (SS)
Ригель горизонтальный (SS)
Крепитель для стоек (SS)
Шина соединительная вертикальная (SS)
Крепитель ригеля (SS)

Способы крепления

Комплектация

Кассета, U-образная подсистема, композитные панели

Кронштейн U-образный (Zn), (SS)
Кронштейн неподвижный двухреберный (Zn), (SS)
Прокладка под U-образный кронштейн (ПК)
Прокладка для кронштейна
Профиль U-образный универсальный (Zn), (SS)
Профиль Г-образный (малый) (Zn), (SS)
Усилитель кассеты боковой (Zn), (SS)
Шина соединительная (Zn), (SS)
Кронштейн U-образный (SS)
Кронштейн неподвижный двухреберный (SS)
Прокладка под U-образный кронштейн (ПК)
Прокладка для кронштейна
Профиль U-образный универсальный (SS)
Профиль Г-образный (малый) (SS)
Усилитель кассеты боковой
Шина соединительная

Объекты c применением алюминиевых композитных панелей

Жилой комплекс «Алые паруса» 1 Октября 2022
Зимовочный комплекс Российской антарктической станции «Восток» 28 Августа 2020
Клубный жилой дом «Gavan Residence» 7 Декабря 2018
Надземный пешеходный переход на ул. Партизана Железняка 1 Сентября 2013
Деловой центр "Маяк Плаза", Кемерово 1 Января 2013
Жилой дом, Сочи 6 Августа 2012
Жилой дом, Сочи 6 Августа 2012
Бизнес-центр «Титан», Красноярск 1 Января 2012
Радиологический центр, Тюмень 1 Января 2012
Жилой дом, Сочи 6 Августа 2011
Административное здание, Южно-Сахалинск 5 Августа 2011
Административно-торговый центр "Галерея", Владивосток 5 Августа 2011
Жилой комплекс «Виктория», Пермь 6 Июня 2011
Жилой комплекс «Фрегат NEO», Красноярск 6 Июня 2011
Богучанская ГЭС на р.Ангаре 30 Апреля 2011
Республиканская клиническая больница, Грозный 19 Марта 2011
Административное здание Дальневосточного банка Сбербанка России, Хабаровск 1 Декабря 2010
Бурятский деловой центр, Улан-Удэ 6 Августа 2010
Государственный исторический архив Сахалинской области, Южно-Сахалинск 6 Августа 2010
Жилой комплекс, Иркутск 30 Апреля 2010
Административное здание, Красноярск 1 Января 2010
Бизнес-центр «Терра», Иркутск 1 Января 2010
Научно-производственный биотехнологический центр "Генериум", пос. Вольгинский 1 Января 2010
Общежития СФУ 22 Октября 2009
Административное здание ОАО "МРСК Сибири", Красноярск 5 Августа 2009
Жилой комплекс «Волжские паруса», Волгоград 30 Апреля 2009
Управление Федерального казначейства, Красноярск 1 Января 2009
Административное здание ОАО АКБ "Росбанк", Владивосток 1 Января 2009
Деловой центр «Первая башня», Красноярск 6 Августа 2008
Бизнес-центр «Весна», Красноярск 5 Августа 2008
Кинотеатр "Космос", Железногорск 1 Января 2007
Деловой центр "Европа", Железногорск 1 Января 2007
Фитнес-центр «Экселент», Красноярск 6 Августа 2006
Сибирский государственный аэрокосмический университет, Красноярск 5 Августа 2006

2022 2020 2018 2013 2012 2011 2010 2009 2008 2007 2006

Видеоинструкции по монтажу
