Системы защитно-декоративной облицовки транспортных тоннелей

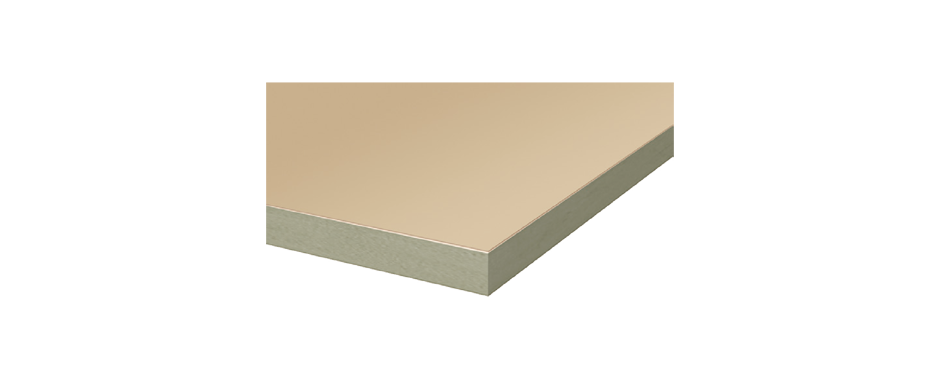

КраспанТоннельКолор

Схематично Технические параметры

КраспанТоннельКолор

Белый

Розовый

Слоновая кость

Голубой

Серо-белый

Бело-голубой

Светло-фисташковый

Светло-бежевый

Бежевый

Бежево-розовый

Песочный

Оранжевый

Синий

Светло-серый

Кофе

Серо-зеленый

Серо-голубой

Светлая-глина

Розовая глина

Горчичный

Фисташковый

Темная глина

Серый

Хаки

Коричневый

Морская волна

Красно-коричневый

Темно-вишневый

Шоколадный

Графитовый

S 0500-N
Белый
S0520-R10B
Розовый
S0510-Y40R
Слоновая кость
S0540-R90B
Голубой
S1000-N
Серо-белый
S1002-B
Бело-голубой
S1005-G40Y
Светло-фисташковый
S1005-Y10R
Светло-бежевый
S1010-Y20R
Бежевый
S1010-Y50R
Бежево-розовый
S1030-Y20R
Песочный
S1040-Y50R
Оранжевый
S1560-R90B
Синий
S2005-R80B
Светло-серый
S2005-Y50R
Кофе
S2010-G60Y
Серо-зеленый
S2010-R90B
Серо-голубой
S2020-Y30R
Светлая-глина
S2020-Y60R
Розовая глина
S2040-Y20R
Горчичный
S3010-G30Y
Фисташковый
S3030-Y40R
Темная глина
S4005-R80B
Серый
S4010-G50Y
Хаки
S4010-Y30R
Коричневый
S4040-B20G
Морская волна
S4040-Y70R
Красно-коричневый
S5040-Y80R
Темно-вишневый
S7010-Y50R
Шоколадный
S7502-Y
Графитовый

Действительный цвет облицовочных материалов может иметь небольшие отклонения от представленных цветовых шкал на мониторе компьютера

Преимущества:

Высокая огнестойкость и экологичность – в состав плиты входят цемент и армирующие волокна.
Ремонтопригодность – возможность локальной замены самой облицовки и обслуживания заложенных под ней коммуникаций
Долговечность – двухкомпонентное высокопрочное покрытие плит устойчивы к воздействиям агрессивной среды автодорожных тоннелей и имеют высокую адгезию с основой.
Легкая очистка – применяются обычные моющие средства

Параметры

Продукт	Толщина	Ширина	Длина	Вес
КраспанТоннельКолор	8 мм	1220 мм	2400 мм	13 кг/кв.м

Возможно изготовление плит нестандартных размеров

Размеры плит

Подсистемы для крепления данных плит/панелей

L-образные

Развернуть Свернуть

U-образные

Развернуть Свернуть

Способы крепления

Комплектация

Фасадная заклепка, прижимная планка, L - образная подсистема, КраспанТоннельКолор

Кронштейн подвижный несущий (Zn)
Кронштейн подвижный опорный (Zn)
Болтовое соединение
Кронштейн неподвижный двухреберный (Zn)
Прокладка для кронштейна
Угловой вертикальный профиль (Zn)
Г-образный вертикальный профиль (Zn)
Т-образный вертикальный профиль (Zn)
Кронштейн подвижный несущий (SS)
Кронштейн подвижный опорный (SS)
Болтовое соединение
Кронштейн неподвижный двухреберный (SS)
Прокладка для кронштейна
Угловой вертикальный профиль (SS)
Г-образный вертикальный профиль (SS)
Т-образный вертикальный профиль (SS)
Кронштейн подвижный несущий (Al)
Кронштейн подвижный опорный (Al)
Болтовое соединение
Кронштейн неподвижный двухреберный (Al)
Прокладка для кронштейна
Угловой вертикальный профиль (Al)
Г-образный вертикальный профиль (Al)
Т-образный вертикальный профиль (Al)

Способы крепления

Комплектация

Фасадная заклепка, прижимная планка, U-образная подсистема, КраспанТоннельКолор

Кронштейн U-образный (Zn)
Кронштейн неподвижный двухреберный (Zn)
Прокладка под U-образный кронштейн (ПК)
Прокладка для кронштейна
Профиль U-образный универсальный (Zn)
Профиль Г-образный (малый) (Zn)
Усилитель кассеты боковой (Zn)
Шина соединительная (Zn)
Кронштейн U-образный (SS)
Кронштейн неподвижный двухреберный (SS)
Прокладка под U-образный кронштейн (ПК)
Прокладка для кронштейна
Профиль U-образный универсальный (SS)
Профиль Г-образный (малый) (SS)
Усилитель кассеты боковой
Шина соединительная

Объекты

Автодорожный тоннель на подъезде к международной школе управления "Сколково", Москва 1 Января 2010
Тоннель на Ленинградском проспекте, Москва 1 Января 2007
Реконструкция Боровского шоссе, Москва 1 Января 2007
Серебряноборский тоннель, Москва 1 Января 2007
