Стальные композитные панели

КраспанКомпозит-ST

Схематично Технические параметры

Цинково-желтый для композитных панелей ST

Чистый оранжевый для композитных панелей ST

Транспортный красный для композитных панелей ST

Желто-зеленый для композитных панелей ST

Серебристо-серый для композитных панелей ST

Графитовый серый для композитных панелей ST

Орехово-коричневый для композитных панелей ST

Оранжево-коричневый для композитных панелей ST

Глубокий черный для композитных панелей ST

Транспортный белый для композитных панелей ST

Георгиново-желтый для композитных панелей ST

Изумрудно-зеленый для композитных панелей ST

Пастельно-синий для композитных панелей ST

Насыщенный оранжевый для композитных панелей ST

Сигнальный белый для композитных панелей ST

Бежево-красный для композитных панелей ST

Светлая слоновая кость для композитных панелей ST

Жемчужно-белый для композитных панелей ST

Серый базальт для композитных панелей ST

Сигнально-синий для композитных панелей ST

Рубиново-красный для композитных панелей ST

Медно-коричневый для композитных панелей ST

Бело-алюминиевый для композитных панелей ST

Жемчужно светло-серый для композитных панелей ST

Жемчужно темно-серый для композитных панелей ST

Жемчужно-золотой для композитных панелей ST

Текстура "Дерево" для композитных панелей ST

Текстура "Камень" для композитных панелей ST

Текстура "Патина" для композитных панелей ST

Текстура "Штукатурка" для композитных панелей ST

Текстура "Доска" КФ81 для композитных панелей ST

Текстура "Доска" КФ82 для композитных панелей ST

Текстура "Доска" КФ83 для композитных панелей ST

Текстура "Доска" КФ84 для композитных панелей ST

Текстура "Доска" КФ85 для композитных панелей ST

RAL 1001
Бежевый
RAL 1018
Цинково-желтый
RAL 2004
Чистый оранжевый
RAL 3020
Транспортный красный
RAL 4010
Телемагента
RAL 6018
Желто-зеленый
RAL 7001
Серебристо-серый
RAL 7024
Графитовый серый
RAL 8011
Орехово-коричневый
RAL 8023
Оранжево-коричневый
RAL 9005
Глубокий черный
RAL 9016
Транспортный белый
RAL 1033
Георгиново-желтый
RAL 6001
Изумрудно-зеленый
RAL 5024
Пастельно-синий
RAL 2011
Насыщенный оранжевый
RAL 9003
Сигнальный белый
RAL 9010
Белый
RAL 3012
Бежево-красный
RAL 1014
Слоновая кость
RAL 1015
Светлая слоновая кость
RAL 1013
Жемчужно-белый
RAL 7047
Телегрей
RAL 1019
Серо-бежевый
RAL 7012
Серый базальт
RAL 6019
Бело-зеленый
RAL 5015
Синий
RAL 5005
Сигнально-синий
RAL 3003
Рубиново-красный
RAL 8004
Медно-коричневый
RAL 9006
Бело-алюминиевый
RAL 7048
Мышино-серый
RAL 9022
Жемчужно светло-серый
RAL 9023
Жемчужно темно-серый
RAL 1036
Жемчужно-золотой
КФ 43
Дерево
КФ 50
Дерево
КФ 03
Камень
К-527
Патина
КФ 02
Камень
КФ 81
Доска
КФ 82
Доска
КФ 83
Доска
КФ 84
Доска
КФ 85
Доска
КФ 67
Брашированные
КФ 66
Брашированные
КФ 68
Камень
КФ 39
Кирпич
КФ 22
Штукатурка

Действительный цвет облицовочных материалов может иметь небольшие отклонения от представленных цветовых шкал на мониторе компьютера

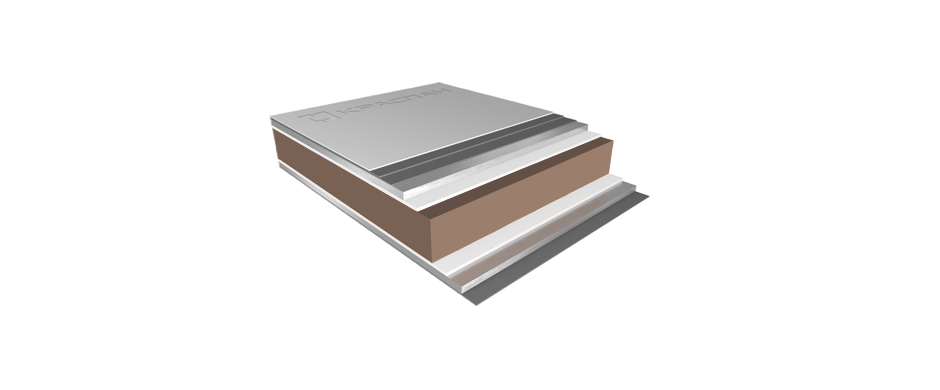

Состав композитной панели

Лицевая поверхность: Оцинкованный стальной лист + цветное поливинилденфторидное (PVDF) / полиэстеровое покрытие (PE).
Основа: огнестойкий минералонаполненный нетоксичный сердечник.
Тыльная поверхность: оцинкованный стальной лист.
Способ крепления: кассетный, панельный (заклепочный).

КРАСПАН производит только огнестойкие композитные панели класса Г1 (FR+).

Параметры

Продукт	Толщина	Ширина	Длина	Вес
КраспанКомпозит-ST	2 мм (0,3+1,4+0,3)	1250 мм	2000-4000 мм	7.5 кг/кв.м

Возможно изготовление панелей нестандартной длины

Подсистемы для крепления данных плит/панелей

Системы с энергоэффективным комбинированным кронштейном

Развернуть Свернуть

L-образные

Развернуть Свернуть

Системы
для межэтажных
перекрытий

Развернуть Свернуть

U-образные

Развернуть Свернуть

Способы крепления

Комплектация

Кассета, L-образная подсистема, композитные панели

Подвижная часть кронштейна
Болтовое соединение
Стационарная часть с двумя ребрами жесткости
Усилитель кронштейна
Прокладка

Способы крепления

Комплектация

Кассета, L-образная подсистема, композитные панели
Фасадная заклепка, L-образная подсистема, композитные панели

Стационарная часть кронштейна (Zn), (SS), (Al)
Подвижная часть кронштейна (Zn), (SS), (Al)
Болтовое соединение (Zn), (SS)
Кронштейн неподвижный двухреберный (Zn), (SS)
Прокладка для кронштейна
Угловой вертикальный профиль (Zn), (SS), (Al)
Г-образный вертикальный профиль (Zn), (SS), (Al)
Т-образный вертикальный профиль (Zn), (SS), (Al)
Стационарная часть кронштейна (Zn), (SS), (Al)
Подвижная часть кронштейна (Zn), (SS), (Al)
Болтовое соединение (Zn), (SS)
Кронштейн неподвижный двухреберный (Zn), (SS)
Прокладка для кронштейна
Угловой вертикальный профиль (Zn), (SS), (Al)
Г-образный вертикальный профиль (Zn), (SS), (Al)
Т-образный вертикальный профиль (Zn), (SS), (Al)
Стационарная часть кронштейна (Al)
Подвижная часть кронштейна (Al)
Болтовое соединение
Кронштейн неподвижный двухреберный (Al)
Прокладка для кронштейна
Угловой вертикальный профиль (Al)
Г-образный вертикальный профиль (Al)
Т-образный вертикальный профиль (Al)
Стационарная часть кронштейна (Al)
Подвижная часть кронштейна (Al)
Болтовое соединение
Кронштейн неподвижный двухреберный (Al)
Прокладка для кронштейна
Угловой вертикальный профиль (Al)
Г-образный вертикальный профиль (Al)
Т-образный вертикальный профиль (Al)

Способы крепления

Комплектация

Кассета, Система крепления в межэтажные перекрытия, композитные панели

Кронштейн усиленный с двумя ребрами жесткости (SS)
Прокладка для кронштейна подвижного двухреберного
Стойка вертикальная самонесущая (SS)
Стойка вертикальная (SS)
Ригель горизонтальный (SS)
Крепитель для стоек (SS)
Шина соединительная вертикальная (SS)
Крепитель ригеля (SS)
Кронштейн усиленный с двумя ребрами жесткости (Zn), (SS)
Прокладка для кронштейна подвижного двухреберного
Стойка вертикальная (Zn), (SS)
Ригель горизонтальный (Zn), (SS)
Шина соединительная вертикальная (Zn), (SS)
Крепитель ригеля (Zn), (SS)

Способы крепления

Комплектация

Кассета, U-образная подсистема, композитные панели

Кронштейн U-образный (Zn), (SS)
Кронштейн неподвижный двухреберный (Zn), (SS)
Прокладка под U-образный кронштейн (ПК)
Прокладка для кронштейна
Профиль U-образный универсальный (Zn), (SS)
Профиль Г-образный (малый) (Zn), (SS)
Шина соединительная (Zn), (SS)
Кронштейн U-образный (SS)
Кронштейн неподвижный двухреберный (SS)
Прокладка под U-образный кронштейн (ПК)
Прокладка для кронштейна
Профиль U-образный универсальный (SS)
Профиль Г-образный (малый) (SS)
Усилитель кассеты боковой
Шина соединительная
